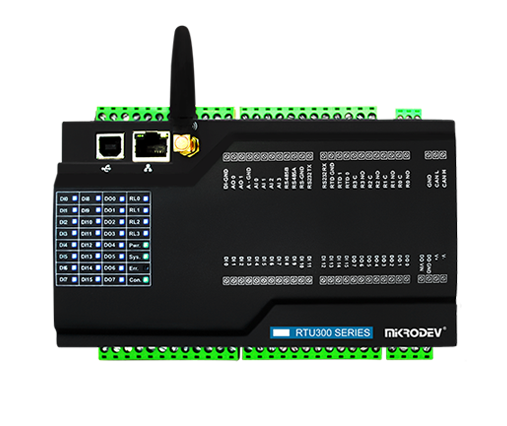

RTU KONTROL SİSTEMLERİ (DCS)RTU350 (MODBUS, MQTT, IEC60870-5-101, IEC60870-5-103, IEC60870-5-10


RTU (İngilizce Remote Terminal Unit kelimelerinin kısaltması), içerisinde mikroprosesör kontrol sistemi olan, fiziksel saha ekipmanları ile SCADA sistemi arasında iletişimi sağlayan, sahadan gelen sinyal ve bilgileri merkez kontrol sistemine ileten ve merkez kontrol sisteminden gelen komutları sahaya taşıyan elektronik bir cihazdır.


ÖzellikleriIEC 61131-3 Standardı TalimatlarıVarRay Tipi MontajVarGüç Koruma ve I/O İzolasyonuVarOnline İzleme ile Proses Verilerini Canlı İzleme/MüdahaleVarWeb Server Özelliği ile Proses Verilerini Canlı İzlemeVarOffline Simülasyon İmkanıVarUSB Kablosu ile ProgramlamaVarTCP/IP Üzerinden Program Yükleme/İndirmeVarUzaktan Yazılım(Firmware) GüncellemeVarŞifre Tanımlama ile Yazılım KorumaVarIP Filtreleme ÖzelliğiVarIoT İmkanıVarMODBUS Gateway gibi ÇalışmaVarProgramlanabilir Veri Kayıt (Loglama)VarHareket Kontrol Fonksiyon KütüphanesiVarPID ve ON-OFF Kontrol Fonksiyon KütüphanesiVarMatematiksel işlemler ve Ondalık Sayı DesteğiVarHVAC Sistemleri Fonksiyon KütüphanesiVarAstronomik Zamanlayıcı KütüphanesiVarÖzel Makro Blokları OluşturmaVarProgramlamaProgramlama EditörüTelediagram YazılımıProgramlama Dili Fonksiyon Blok Diyagram(FBD), LadderGiriş / ÇıkışDigital Giriş16 Adet, Optik İzolasyonDigital Çıkış8 Adet, 2A@30 VDC, PNP, Optik İzolasyonAnalog Giriş4 Adet, 4-20mA, 0-20mA, Doğruluk %1Analog Çıkış2 Adet, 4-20mA, 0-20mA, Doğruluk %1Röle Çıkış4 Adet, 5A@250 VAC, NO KontakIO Genişleme YeteneğiToplam I/O1024 Noktaya KadarEntegre Haberleşme PortlarıEntegre GSM/GPRSQuad-Band 850 / 900 / 1800 / 1900 / 2100 MHzEntegre UMTS/HSPA ModemMaks. 14.4 Mbps(DL) / Maks. 5.76 Mbps(UL)Ethernet1 Port, 10/100 MbpsRS4851 Port, 3 kV ESD Koruma, Galvanik ve Optik İzolasyonRS2321 PortUSB1 Port, B Tipi USBHaberleşme ProtokolleriMaster Haberleşme ProtokolleriMODBUS, DNP3, IEC62056-21, IEC60870-5-103, IEC61850(MMS Client)Slave Haberleşme ProtokolleriMODBUS, DNP3, IEC60870-5-101, IEC60870-5-104Mikrodev Özel ProtokolDEVNET (UDP Tabanlı İletişim Protokolü)IoT ProtokolMQTTIP ProtokolleriTCP, UDP, NTP, SNTP, HTTP, TFTP, DHCP, DNSMaksimum Bağlantı SayılarıSunucu Soket Sayısı16İstemci Soket Sayısı32Sunucu Soket Başına Maksimum İstemci Sayısı16Veri Kayıt(Loglama) ÖzelliğiSD Kart DesteğiMicro SDProgramlanabilir Veri Kayıt Tetikleme BloklarıVarKalıcılıkEnerji Kesintisinde Proses Son Değerlerini SaklamaVarKalıcılık Hafıza Kapasitesi128 Blok/YazmaçOlay KayıtZaman Etiketli Olay KayıtVarOlay Kaydı Zaman Çözünürlüğü1 msMaksimum Olay Kaydı20000Gerçek Zaman SaatiDahili Gerçek Zaman SaatiVarNTP Zaman SenkronizasyonuVarNTP Client DesteğiVarMODBUS Üzerinden Zaman SenkronuVarBatarya Durum Seviye Okuma FonskiyonuVarRTC BataryaCR2032 Lityum, Batarya Ömrü: 3 YılÖzel GSM FonksiyonlarıSMS Alma ve Çözümleme FonksiyonlarıVarÇok Sayıda Farklı SMS Oluşturma ve Gönderme FonksiyonlarıVarArama/DTMF Çağrı Kabul Etme ve DTMF Kod Çözümleme FonksiyonlarıVarArama/DTMF Çağrı Başlatma ve DTMF Kod Gönderme FonksiyonlarıVarLED SinyalleriGüç 1 LED YeşilHata1 LED KırmızıSistem1 LED YeşilBağlantı1 LED YeşilDigital Giriş16 LED MaviDigital Çıkış8 LED MaviRöle Çıkış4 LED MaviÇevresel ŞartlarÇalışma Sıcaklığı-25 / +75 CDepolama Sıcaklığı-30 / +80 CNem5..95 RHKorumaIP20Çalışma İrtifası0..2000 mElektriksel BağlantıGiriş ve ÇıkışlarÇıkarılabilir Vidalı Terminal Bloğu, (vida adımı 5.08 mm)Güç Besleme GirişiÇıkarılabilir Vidalı Terminal Bloğu, (vida adımı 5.08 mm)StandartlarIEC 60255-52.5 kV İzolasyonIEC 61000-4-26 kV Doğrudan, 8 kV Hava DeşarjIEC 61000-4-6RF Alan Etkilenmesi 10 Vrms (150 kHz - 80 MHz)IEC 61000-4-182.5 kV (1 MHz Elektronik Dalga ile 400/s Tekrarlama)BeslemeBesleme Gerilimi12..36 VDCBesleme Akımı100 mA @ 24 VDCGarantiSüresi24 AyCE İşaretiVar


Bina Otomasyonu

  • HVAC Fonksiyon Kütüphanesi

  • Kalibrasyon Blokları

  • Zamanlayıcı Blokları

Proses Otomasyonu

  • Maksimum 1024 I/O Noktası

  • Master ve Slave Mod Destekleyen Haberleşme Protokolleri

  • Aynı Anda Çoklu Soket Bağlantı İmkanı

  • Zamanlayıcı Blokları

Sıcaklık Kontol Uygulamaları

  • PID ve Auto-Tuning Fonksiyonları

  • Histerezis ve On/Off Kontrol Blokları

  • Analog (Float) Matematiksel işlemler

Aydınlatma Otomasyonu

  • Gerçek Zaman Saati ve Takvim Blokları

  • Astronomik Zamanlayıcı Blokları

Makine Otomasyonu

  • Eş Yaşlandırma Kontrol Blokları

  • Eksen Kontrol Blokları

  • Hızlı Sayıcı Girişleri

  • Darbe Modulasyon ve Darbe Treni Çıkışları (PWM,PTO)

Telemetre Uygulamaları

  • Master Protokoller: MODBUS TCP, MODBUS RTU, DNP3, IEC60870-5-103

  • Slave Protokoller: MODBUS TCP, MODBUS RTU, DNP3, IEC60870-5-101, IEC60870-5-104

  • MODBUS Gateway Modu

IoT Uygulamaları

  • MQTT Protokol Desteği

Enerji Otomasyonu

  • IEC62056-21(MMS Client) Protokol Desteği

  • IEC61850 Protokol Desteği

Veri Toplama ve Kayıt Uygulamaları

  • Micro SD Kart Desteği

  • Programlanabilir Kayıt Blokları

  • NTP, TFTP Desteği
